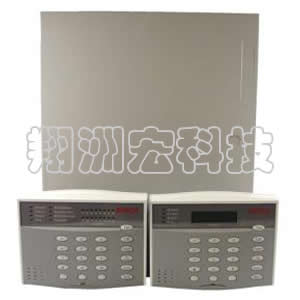

? 八個主板自帶防區 ? 八個可編程計劃表 ? RF 兼容性 ? 最多支持 32 個用戶，提供可選的無線遙控器操作 ? 四種可編程權限級別 DS7240V2 控制主機具有八個防區（可擴展到 40 個）、四路輸出（可擴展到 20 路）和四個分區。 適用于商業防盜和住宅防火/防盜。
基本功能
報警驗證選項
中心站工作人員可通過與現場之間的雙向語音會話對報警進行驗證，以及/或者通過連接到可選 rvm4cx 遠程語音模塊的現場攝像機直觀地進行驗證。八個主板自帶防區
DS7240V2 控制主機有八個自帶防區。 可以是有線連接擴展防區和無線防區。 可對任何防區進行編程，有15 個防區功能備選。DS7240V2 控制主機還允許使用兩個電阻對每個傳感器回路進行配置。 控制主機將監控每個傳感器回路的兩個防區，從而提供 16 個主板自帶防區。 有線連接擴展防區也具有雙防區功能。對防區的進入和離開延遲時間進行編程時，對于離鍵盤距離較遠的防區，延時可設得稍長一些。權限級別和 PIN
系統支持 32 種個人識別號 (PIN)。 PIN 默認為四位數，但可以選擇其它位數：三到七位。 可指定無限數量的主 PIN。 可使用主 PIN 對現有 PIN 進行重新編程。 最多可將 PIN 編為四個不同的權限級別，從而限制 PIN 對系統進行旁路、測試和撤防。可本地或遠程編程
可以通過鍵盤對系統進行完全編程（需要 DS7447E 或DS7447V2 鍵盤）。 鍵盤還有安裝程序功能，可快速進入編程菜單。
遠程編程軟件 (RPS) 是一種基于 Windows? 的帳戶管理和主機編程及診斷實用程序。 它專門用于在遠程（或在本地使用DX4010i Aux Data 針）對 DS7240V2 控制主機進行設置和編程。LED 和 LCD 鍵盤支持
| 鍵盤 | 描述 |
| DS7445i LED 鍵盤 DS7445V2 LED 鍵盤 |
提供 16 個操作 LED 指示燈和 8 個系統狀態 LED 指示燈，指示布防、火警和故障等狀態。 |
| DS7446KP LCD 鍵盤 DS7447E LCD 鍵盤 DS7447V2 LCD 鍵盤 |
顯示屏可顯示兩行內容，使自定義防區和區域描述最長可達 16 個字符。 最終用戶可通過簡單易用的按鈕命令來調節聲音報警器的音量和背光強度。 |
可在同一 DS7240V2 控制主機系統上混用 LED 和 LCD 鍵盤。
PK32
DS7240V2 控制主機擁有一個可選 PK32 編程鑰匙，可將一個控制主機的編程復制到另一控制主機。 這可用作安裝人員的模板。 安裝人員可在一個 PK32 中存儲家用模板，而在另一 PK32 中存儲商用模板。 當編程鑰匙收到或發送信息時，主板上的LED 指示燈將亮起；當在編程鑰匙上執行功能診斷時，指標燈將閃爍。
靈活的數字通信
DS7240V2 控制主機可與大多數報警接收器配合工作，只要它們支持 Contact ID 和 SIA 300 數字通信裝置格式和傳呼機格式。傳呼機格式使控制主機可撥打數字傳呼服務，留下帳號、事件代碼、區號和防區或用戶號等數字消息。
網絡通信選項
通過增加 DX4020 網終接口模塊可在以太網上提供雙向通信。該網絡還可用于與 RPS 之間的遠程編程會話以及向中心站(ARC) 報告。
事件記錄日志
容量為 254 個事件的歷史日志按時間和日期保留了打開/關閉事件、報警以及故障等的記錄。 可使用 DS7447E 和 DS7447V2
LCD 鍵盤或 RPS 查看日志信息。 日志還記錄了各事件的相關分區、防區（設備）、用戶和通信信息。 所有 254 個事件都保存在非易失性內存中。
預定事件（計劃表）
計劃表是編排好的事件，在指定時間或日期發生。 這些事件包括 Auto On（自動打開）、Auto Perimeter Only On（僅周邊自動打開）、Auto Partial On（自動部分打開）、Auto Off（自動關閉）和 Sked Output Function（計劃表輸出功能）。 用戶可以使用 Extend Auto On Time（延長自動打開時間）功能來延長 Auto On（自動打開）、Auto Perimeter Only On（僅周邊自動打開）和 Auto Partial On（自動部分打開）等任務的時間。視分配的具體權限級別而定，用戶可以更改計劃表。 提供了八個計劃表。
火警驗證
DS7240V2 控制主機可在發生初次報警后自動重置煙霧探測器。 如果在驗證時間窗內再次發生報警，則立刻發出火警信號。這樣既可減少誤報，又可快速響應報警。
門禁模塊 (DACM)
DACM 使用鍵盤、感應匙閱讀器、外出請求探測器 (REX) 輸入或門磁控開關來允許或限制通過某道門。 每個 DACM 代替一個系統鍵盤，監視一扇門。 DACM 也可以單獨使用。
防區
DS7240V2 最多可容納 40 個防區，這些防區可以是板載防區、有線連接擴展防區或無線防區的任意組合。
分區
DS7240V2 可以劃分為四個獨立配置的分區。 每個分區可以擁有獨立的鍵盤和獨立的報告 ID。
分區 1 可以編程為公共區域，跟隨所有其它分區的布防狀態。 只有當所有分區都布防時該公共區域才布防。 這樣既可保護共享區域，如門廳和入口通道，同時又保持各分區獨立。
輸出
DS7240V2 具有四路主板自帶可編程輸出，最多可擴展到 20 路。
PO 1：終端可配置為報警電源輸出。 PO 1 的默認配置為干觸點，常開 (NO) 繼電器。
PO 2：可與"Alarm +"一起用作受監控的報警器驅動。 連接認可的 4 Ω 或 8 Ω 揚聲器。 另外，PO 2 最多可降低 500 mA、12 VDC。
PO 3 和 PO 4：可配置為報警輸出。 這些輸出每個可降低500 mA、12 VDC。
證書與認可
| 地區 | 認證 | |
| 歐洲 | CE | 1999/5/EC, 2006/95/EC, 2004/108/ EC; EN 55022:2006 + A1:2007, Class B; EN 50130-4 w/A1:1998 + A2:2003; EN61000-3-2:2006; EN61000-3-3:1995; EN 60950-1:2001; TBR21:1998 EN501-31 Compliance |
| 俄羅斯 | GOST | GOST 12997-84, GOST R MEK 60065-2002, GOST R 50009-2000, GOST R 51317.3.2-99, GOST R 51317.3.3-99 |
| 法國 | AFNOR | NF, A2P (122076-00) |
| 中國 | CCC | DS7240V2-CHI: 2009031901000555 |
| 瑞典 | INTYG | 05-14 10-703 [-SWE] |
| 巴西 | ANATEL | EXP: 1240-05-1855 |
DS7240V2 控制主機符合下列認證標準。
| 國家 | 認證/編號 |
| 歐洲 | EN50131-1 2 級 |
| 瑞典 | SSF 1014 |
安裝/配置
兼容性信息
| 電池 | D126 12 V、7 Ah 備用電池 D1218 12 V、18 Ah 備用電池 D1240 12 V、4 Ah 備用電池 |
| 鍵盤 | DS7445i LED 鍵盤 DS7445V2 LED 鍵盤 DS7446KP LCD 鍵盤 DS7447E LCD 鍵盤 DS7447i 字母數字鍵盤 DS7447V2 LCD 鍵盤 |
| 火災探測器 | D132A 煙霧探測器反轉繼電器 DS250 光電煙霧探測器 DS250TH 光電煙霧探測器，帶熱感應熱敏電阻 DS284 光電煙霧探測器 DS284TH 光電煙霧探測器，帶熱感應熱敏電阻 DS284THS 光電煙霧探測器，帶熱感應熱敏電阻和聲音報警器 |
| 無線產品 | RF280ETHS 無線光電煙霧探測器，帶熱感應熱敏電阻和聲音報警器 RF835E 無線三技術探測器 RF940E 無線被動紅外探測器 RF1100E RF 玻璃破碎探測器 RF3227E RF 無線接收器 RF3332E 雙鍵遙控器 RF3334E 四鍵遙控器 RF3401E RF 無線單防區模塊 RF3405E RF 慣性傳輸器 RF3501E RF 應急吊裝 RF3503E RF 應急按鈕 |
| 模塊 | DACM 門禁模塊 DX2010 8 路輸入擴展器 DX3010 8 路輸出模塊 DX3011 8 路輸出擴展器包 DX3012 8 路輸出擴展器包 DX4010 RS-232 串行接口模塊 DX4010i RS-232 串行接口模塊 DX4020 網絡接口模塊 RVM4C 遠程視頻模塊 |
布線要求
? 使用 0.8 毫米電線時，控制主機外部電源與鍵盤或 DACM 之間允許的最大距離為 305 米（1000 英尺）。
? 使用 1.2 毫米電線時，控制主機/外部電源與鍵盤或 DACM之間允許的最大距離為 610 米（2000 英尺）。
? 由主機供電時，在 305 米（1000 英尺）的距離內，如果使用 0.8 毫米電線，則建議鍵盤/DACM 不超過兩個；如果使用 1.2 毫米電線，則建議鍵盤/DACM 不超過三個。
附件
每個標準系統包括：
| 數量 | 組件 |
| 1 | DS7240V2 控制板 |
| 1 | 通用外殼 |
| 1 | 變壓器（18 VAC、50 VA） |
| 1 | 硬件/電阻包 |
技術規格
數據總線
數據總線： 12 VDC（額定）外殼
材料： 1.0 毫米厚冷軋鋼
尺寸： 36.8 厘米 x 31.8 厘米 x 7.6 厘米（14.5 英寸 x 12.5 英寸 x 3 英寸）
環境要求
相對濕度： +30°C (+86°F) 時 5% 至 85%，無冷凝
操作溫度： 0°C 至 +49°C（+32°F 至 +120°F）鍵盤和門禁模塊 (DACM)
支持的數量： 最大 8 個，可以是鍵盤或 DACM 的任意組合
電源輸出
連續電源： 最大 1.2 A
報警電源： 電壓在 11.5 VDC 到 12.4 VDC 之間時，電流最大 1.85 A
電源要求
主電壓輸入： 18 VAC，50 VA（變壓器）
次電壓輸入： 兩個 12 VDC、7 Ah 或 12 VDC、18 Ah密封鉛酸充電電池
電流要求： 100 mA
電話接口
電話接口： 接線端口
定購信息
DS7240V2-BEL 控制主機
適用于比利時的荷蘭語版。
DS7240V2-BEF 控制主機
適用于比利時的法語版。
DS7240V2-CHI 控制主機
中文版。
DS7240V2-EXP 控制主機
出口版。
DS7240V2-FRA 控制主機
法語版。
DS7240V2-DE 控制主機
德語版。
DS7240V2-IT 控制主機
意大利語版。
DS7240V2-NL 控制主機
荷蘭語版。
DS7240V2-SPA 控制主機
西班牙語版。
DS7240V2-SWE 控制主機
瑞典語版。
DS7240V2-UK 控制主機
英式英語版。
